自動一體門機 PY-YTM-120說明書下載
發布時間：2018-09-08 ｜ 作者：安居樂樓宇對講
｜ 來源：石家莊安居樂科技 瀏覽：
核心：為滿足現代化平開門的自動化需求，我公司開發、生產了智能自動化-一體門，該機型采用了微電腦芯片、數字化控制，功能強大、安全性能高、安裝和調試方便。 注意:為了您能更好、更全面的
為滿足現代化平開門的自動化需求，我公司開發、生產了智能自動化-一體門，該機型采用了微電腦芯片、數字化控制，功能強大、安全性能高、安裝和調試方便。

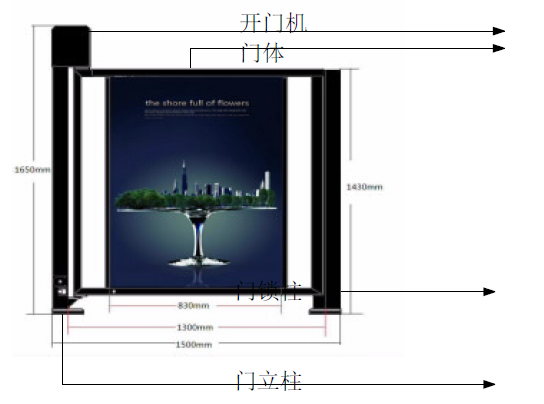

注意:為了您能更好、更全面的使用此設備，在安裝、使用前，請務必認真閱讀此操作/使用說明書。1.5米標準門圖片如下:
1.1 工作流程:
A.主流程: 開門一開門緩沖一到位保持一關門一關門緩沖一鎖門。
B.詳細流程: PY-YTM型自動開/閉門機的工作流程:來自外部設備的開門信號觸發開門機工作-電磁鎖斷電-開門-開門剎車、緩沖-停止-開門保持--關門-關門剎車、緩沖-電磁鎖通電-壓門閉合;一個工作流程結束。
注意:在關門過程中，如有開門觸發信號，則立即執行開門動作。
1.2 產品特點
● 低功耗，靜態功率10W，工作最大功率60W;
● 超靜音，工作時噪音低于50dB;
● 支持多種信號輸入，繼電器信號，電壓信號(5~24V) ；
● 電機過流、過載、短路保護;
● 智能遇阻、推門反轉保護;
● 電機電流、推力、速度精確調節;
● 磁感應限位，防潮防塵;

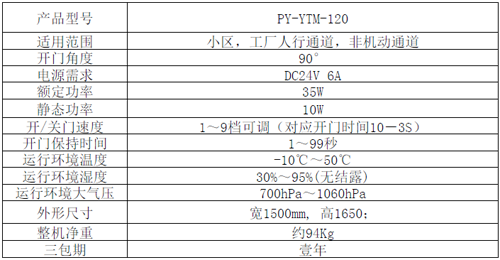

1.3主要技術參數
安裝注意事項:
A、門立柱，為主要承力，在安裝時，必須打預埋;
B、安裝時必須按說明書提供的尺寸進行安裝，安裝不正確將直接導致開門機不能正常工作，嚴重時將損壞設備。
C、安裝時嚴禁改變開門機的結構，不能在外殼上開孔，以避免水氣進入導致電子、電氣部件故障。
2.1開門機機械部分的安裝
2.1.1安裝說明

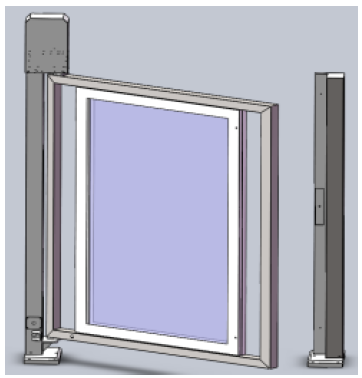

A、左開門，如下圖:
